一、JS、JR系列概述

　　J系列中型電機可驅動各種不同的機械，如通風機、壓縮機、水泵、破碎機、球磨機、要削機床、運輸機械及其他設備，可供煤礦、機械工業、發電廠及各種工礦企業中作原動機用。

　　JS系列為鼠籠轉子三相異步電機。

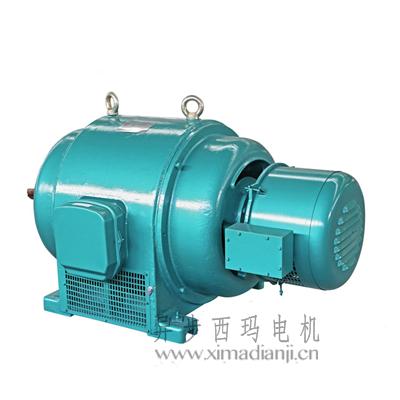

　　JR系列為繞線轉子三相異步電機。

　　JS系列電機符合部頒機準JB563-64技術條件的規定。

　　JR系列電機符合部頒機準JB564-64技術條件的規定。

　　本系列電機為防護式。根據用戶需要也可制成管道通風式。

　　防護式電機應裝置在海拔高度不超過1KM，周圍空氣溫度不高于+40℃，不低于0℃，空氣清潔，無酸、堿等腐蝕性氣體的室內。電機不允許在含有爆炸性氣體或塵埃較多的環境中工作。

　　當電機周圍空氣的溫度超過上述規定或空氣不清潔時，應采用管道通用方式。此時，通入電機兩端的冷卻空氣溫度應為0℃——40℃并且應保證管道和電機內部的空氣壓力高于周圍空氣的壓力，必要時應加裝鼓風機、濾塵器等。

　　JS系列鼠籠型電機允許全電壓直接起動。最初起動轉矩和最初起動電流數值分別與額定值之比，如表3所示。如用戶的電網不允許全電壓直接起動時，可以采用降低電壓起動。但此時起動轉矩將與起動電壓成平方關系降低。

　　JR系列電機在起動時必須預先在轉子回路內接入起動變阻器。不允許將轉子繞組直接短接起動。

二、結構簡述

　　電機的其本安裝型式機座帶底腳臥式安裝，所有型號的電機都可采用聯軸器與被驅動機械聯接。電機采用兩側對稱的徑向通風系統，冷卻空氣自兩側端蓋的進風口進入，一部分經過電機轉子上的風扇或風葉片吹過定子線圈的端接部分，另一部分空氣經過轉子鐵心中的徑向通風槽，然后由機座側面的出風口逸出。

　　管道通風式電機的通風系統與上述相同。

　　電機的軸承采用滾動軸承。所用的軸承牌號見表1，軸承潤滑脂牌號為鋰基潤滑脂ZL-3。

從電機的軸伸端看，出線盒在機座的右側。

JS系列電機可以根據用戶的要求制成雙軸伸，其中任一個軸伸均可用以傳達電機的額定功率（球軸承端只能用于聯軸器傳動）。

JR系列電機在降低轉矩的條件下，允許長期減速運轉。此進，允許輸出的功率和轉矩與轉速的對應關系應符合表2的規定。

如果電機的負載轉矩（驅動鼓風機、水泵等時）和轉速成平方關系下降時，電機允許在低轉速下長期運轉。

三、型號含義

　　如：JS115-6表示鼠籠轉子異步電機，11號機座，鐵心長度為5號，6極。

　　JR115-6表示繞線型轉子異步電機，11號機座，鐵心長度為5號，6極。

　　JR系列電機分有電刷提升和短路裝置和無電刷提升和短路裝置兩種。

售后服務：
　　本產品按國家相關標準生產，質保期為一年。質保期內，若產生質量問題，接到用戶通知后，立即做出如何處理的明確答復；需要派服務人員時，500公里以內，24小時到達現場，500—1000公里內，48小時到達現場，1000公里以上，56小時到達現場（除不可抗拒因素外）

訂貨須知：
　　建議在拍時備注以下信息：
　　安裝方式：IMB3（臥式、水平安裝）、 IMB5（立式）、IMB35（立臥兩用）等
　　額定電壓：低壓電機：380V、660V、380V/660V、等
               　　高壓電機：6000V；10000V等
　　額定頻率：常用為50HZ、
　　防護等級：IP44;IP54;IP55；

交貨日期：
　　西安泰富西瑪電機，因產品結構不同，低壓2P-200kw、4P—315KW、6—200kw以下電機均有現貨。其他低壓電機訂貨周期最快要30天，高壓電機最快要40天，訂貨時，另附電機合同，以訂金到賬為合同生效，交貨前付清余款，全款到發貨。
